濟(jì)南市鴻慷機(jī)電設(shè)備有限公司位于交通便利的泉城濟(jì)南，是全球生產(chǎn)滾動(dòng)軸承和直線運(yùn)動(dòng)產(chǎn)品的領(lǐng)導(dǎo)企業(yè)---德國舍弗勒集團(tuán)在山東的授權(quán)代理商。公司專營舍弗勒集團(tuán)旗下兩大品牌德國INA軸承和德國FAG軸承，是一家順應(yīng)經(jīng)濟(jì)發(fā)展需要而誕生的專業(yè)化新型高端軸承公司。多年來一直從事軸承的銷售和售后技術(shù)支持，在機(jī)械行業(yè)技術(shù)方面有著非常豐富的經(jīng)驗(yàn)，今天濟(jì)南鴻慷機(jī)電進(jìn)口軸承專家為大家介紹一下軸承生產(chǎn)中退火和正火的區(qū)別。

  退火又稱燜火，代號(hào)Th，是將鋼件加熱到Ac1或Ac3以上（30~50℃），保溫一段時(shí)間，然后再緩慢的冷卻（一般用爐冷）。

  正火又稱明火，代號(hào)Z，是將鋼件加熱到Ac3或Acm以上（30~50℃），保溫一段時(shí)間，然后在空氣中冷卻，冷卻速度比退火稍快。

  軸承退火與正火的主要區(qū)別是： 正火是完全退火的一種變態(tài)或特例，二者僅是冷卻速度不同，通常退火是隨爐冷而正火是在空氣中冷卻，正火既適用于亞共析鋼也適用于過共板鋼，對于共析鋼，正火一般用于消除網(wǎng)狀碳化物；對于亞共析鋼，正火的目的與退火基本相同，主要是細(xì)化晶粒，消除組織中的缺陷，但正火組織中珠光體片較退火者細(xì)，且亞共析鋼中珠光數(shù)量多鐵素體數(shù)量少，因此，經(jīng)正火后鋼的硬度、強(qiáng)度均較退火的高，由此可知，在生產(chǎn)實(shí)踐中，鋼中有網(wǎng)狀滲碳體的材料需先經(jīng)正火消除后方可使用其他工藝，而對熱處理后有性能要求的材料，則據(jù)要求的不同及鋼種不同選擇退火工藝，如：要求熱處理后有一定的強(qiáng)度、硬度，可選擇正火工藝；要求有一定的塑性，盡量降低強(qiáng)度、硬度的則應(yīng)選擇退火工藝。

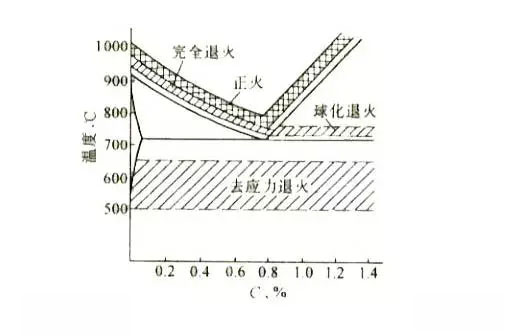

  軸承生產(chǎn)上常用的退火操作種類

  （1）完全退火（俗稱退火）主要用于亞共橋鋼和合金鋼的鑄件、鍛件及熱軋型材，有的也用做焊接結(jié)構(gòu)件，其目的是細(xì)化晶粒，改善組織，消除殘余應(yīng)力，降低硬度、提高塑性，改善切削加工性能，完全退火是一種時(shí)間很長的退火工藝，為了縮短其退火時(shí)間，目前常采用等溫火的工藝來取代完全退火工藝，同完全退火比較，等溫火的目的與完全退火相同，但它大大縮短了退火時(shí)間。

  （2）球化退火主要用于過共析鋼及合金工具鋼（如刀具、量具、模具以及軸承等所有鋼種）。其目的主要是降低硬度，改善切削加工性，并為以后淬火作好準(zhǔn)備。

  （3）去應(yīng)力退火（又稱低溫退火）主要用來消除鑄件、鍛件及焊接件、熱軋件等內(nèi)應(yīng)力。

  （4）再結(jié)晶退火用來消除冷加工（冷拉、冷沖、冷軋等）產(chǎn)生的加工硬化。目的是消除內(nèi)應(yīng)力，提高塑性，改善組織。

  （5）擴(kuò)散退火主要用于合金鋼，特別是合金鋼的鑄件和鋼錠。目的是利用高溫下原子具有較大的擴(kuò)散能力來減輕或消除鋼中化學(xué)成分不均勻的現(xiàn)象。

如果您對山東進(jìn)口軸承、FAG軸承、INA軸承感興趣或者有疑問的話，請點(diǎn)擊聯(lián)系我們網(wǎng)頁右側(cè)的在線客服，或致電：400-086-9890，山東進(jìn)口軸承供應(yīng)商——您全程貼心的采購顧問。

——責(zé)任編輯：濟(jì)南鴻慷機(jī)電設(shè)備公司01銷售顧問

版權(quán)所有m.onlineunion.cn（濟(jì)南鴻慷）轉(zhuǎn)載請注明出處
