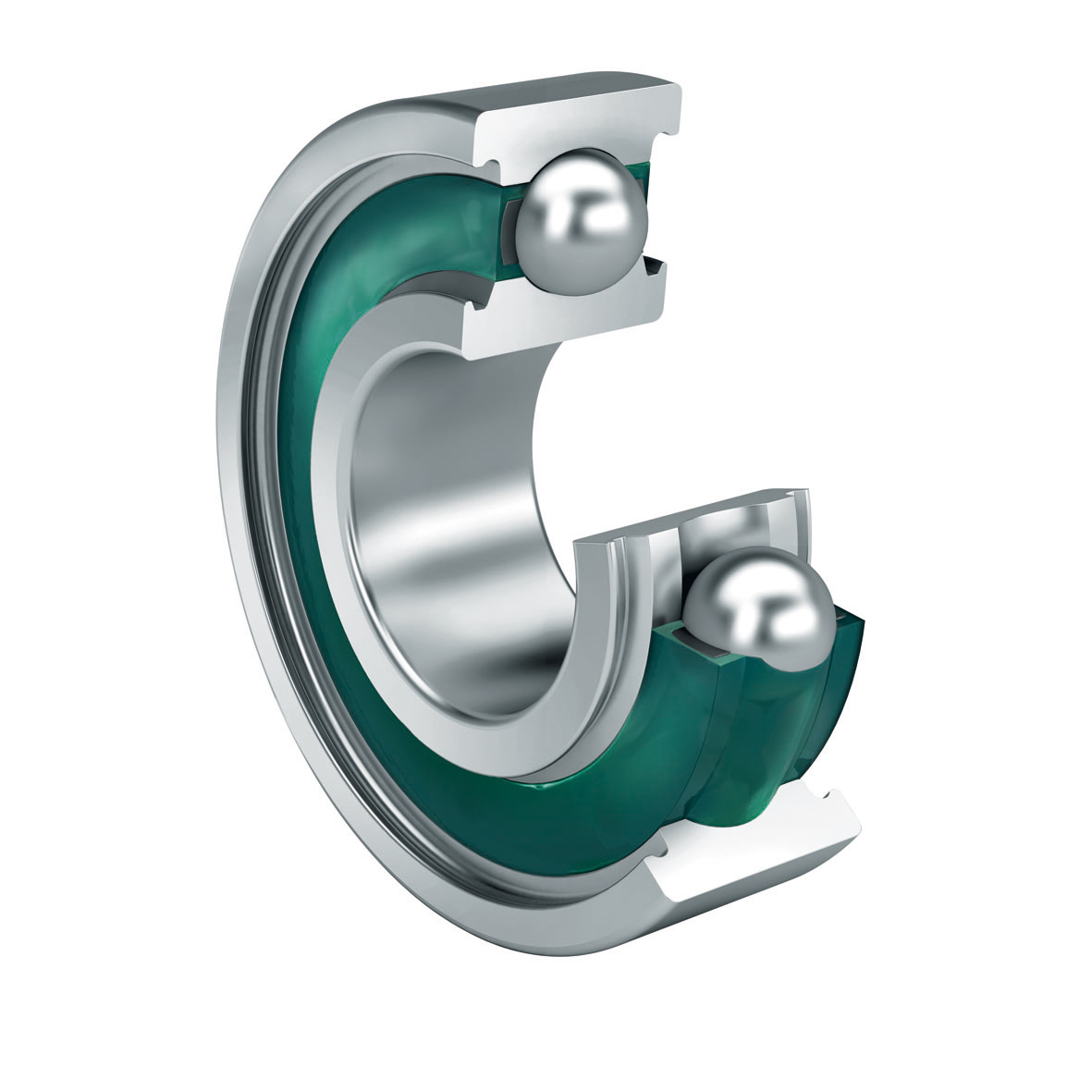

  滾動軸承的組合設計

  一、軸承的固定

  在確定了軸承的類型和型號以后，還必須正確的進行滾動軸承的組合結構設計，才能保證軸承的正常工作。

  軸承的組合結構設計包括：

  1）軸系支承端結構；

  2）軸承與相關零件的配合；

  3）軸承的潤滑與密封；

  4）提高軸承系統的剛度。

  1. 兩端固定(兩端單向固定)

  普通工作溫度下的短軸（跨距L<400mm），支點常采用兩端單向固定方式，每個軸承分別承受一個方向的軸向力。如圖,為允許軸工作時有少量熱膨脹，軸承安裝時應留有軸向間隙0.25mm-0.4mm（間隙很小，結構圖上不必畫出），間隙量常用墊片或調整螺釘調節。

  特點：限制軸的雙向移動。適用于工作溫度變化不大的軸。

  注意：考慮受熱伸長，軸承蓋與外端面之間留補償間隙c，c=0.2~0.3mm。

  2．一端雙向固定、一端游動

  當軸較長或工作溫度較高時，軸的熱膨脹收縮量較大，宜采用一端雙向固定、一端游動的支點結構，如圖。

  固定端由單個軸承或軸承組承受雙向軸向力，而游動端則保證軸伸縮時能自由游動。為避免松脫，游動軸承內圈應與軸作軸向固定（常采用彈性擋圈）。用圓柱滾子軸承作游動支點時，軸承外圈要與機座作軸向固定，靠滾子與套圈間的游動來保證軸的自由伸縮。

  特點：一個支點雙向固定，另一個支點作軸向游動。

  深溝球軸承作為游動支點，軸承外圈與端蓋留間隙。

  圓柱滾子軸承作為游動支點，軸承外圈應雙向固定。

  適用：溫度變化較大的長軸。

  二、軸承組合的調整

  1.軸承間隙的調整

  調整方法：（1）軸承蓋與機座的墊片厚度調整；

  （2）用螺釘調整軸承外圈壓蓋的移動。

  2.軸承預緊

  目的：提高精度、剛度，減小振動。

  安裝時根據軸承的預緊力要求使軸承中保持一定軸向力，從而確保一定游隙，

  3.軸承組合位置的調整

  使軸上零件（齒輪、帶輪等）具有準確的工作位置。

  三、滾動軸承的配合

  軸承內圈孔與軸的配合采用基孔制；

  軸承外圈與軸承座孔的配合采用基軸制。

  四、滾動軸承的的裝拆

  滾動軸承通常的設計壽命與整機不一致，需要在使用過程中多次更換，當與軸承之間有裝配關系的零件損壞時也需要對軸承進行拆卸，拆卸軸承時應使拆卸力不經過滾動體傳遞，以防使?jié)L動體發生塑性變形。

  拆卸滾動軸承通常使用專門的工具，設計軸系結構式應為工具的使用留有足夠得為空間，這些數據可以在滾動軸承手冊中找到。
