濟南市鴻慷機電設備有限公司位于交通便利的泉城濟南，是全球生產滾動軸承和直線運動產品的領導企業---德國舍弗勒集團在山東的授權代理商。公司專營舍弗勒集團旗下兩大品牌INA軸承和FAG軸承，是一家順應經濟發展需要而誕生的專業化新型高端軸承公司。多年來一直從事軸承的銷售和售后技術支持，在機械行業技術方面有著非常豐富的經驗，今天濟南鴻慷機電進口軸承專家為大家介紹一下滾動軸承配置形式的選擇。

  要考慮軸承配置形式，在為支撐一根轉動軸至少需要兩個中間有一定間隔的軸承。軸承配置形式可按實際條件選用固定--游動支承、兩端可調節支承或兩端游動支承。

  固定--游動支承

　　由于制造誤差，由兩個向心軸承支撐的軸中心距和軸承座的中心距離通常不是完全相等的，工作溫度的升高也會使這個距離改變，因此就需要游動軸承來補償這個誤差。

　　N型和NU型圓柱滾子軸承是理想的游動軸承，這類軸承的滾子和保持架可以在軸承無擋邊套圈的滾道移動。其它類型的軸承僅僅在一個套圈是松配合的時候才能做為游動軸承，例如深溝球軸承和調心滾子軸承。因此，在點載荷作用下軸承套圈通常采用松配合，此處多為外圈。相反，固定端軸承起固定軸的軸向位置和承受外部軸向力的作用。對于裝有超過兩個進口軸承的轉動軸，僅用一個軸承作為固定端軸承以避免出現有害的預載荷。

　　采用哪種類型的軸承做為固定端軸承主要取決于軸向載荷的大小和軸向定位精度要求的高低。例如：采用一個雙列角接觸球軸承比采用一個深溝球軸承或一個調心滾子軸承能獲得更緊密的軸承定位。對稱布置的一對角接觸球軸承或圓柱滾子軸承作固定軸承時，軸向定位效果最好。

　　通用結構角接觸球軸承的 優點更為突出，這類進口軸承不需要加高速墊圈就可以任意組合成 O 型布置（背對背或內圈窄邊相對）或 X 型布置（面對面或內圈寬邊相對），因此，當用通用結構角接觸球軸承組合成 O 型或 X 型布置時就可以得到軸向小游隙（UA型）、零游隙（UO型）或小的預載荷（UL型）。通用結構型FAG主軸軸承（UL型）安裝成 O 型或 X 型布置時也有輕預載荷。

　　采用圓錐滾子軸承作為固定軸承（N11型結構）時，安裝起來也很方便。它們按照相應的軸向游隙配對供應，使用時不再需要任何設置和調整了。在變速箱中，為起到固定軸承的作用，有時把一個四點接觸球軸承直接安裝到一個圓柱滾子軸承旁面。外圈沒有支撐的四點接觸球軸承只有承擔軸向力，徑向力由圓柱滾子軸承來承擔。

　　當軸向載荷較小時，NUp型圓柱滾子軸承也可以作為一個固定軸承使用。

　　下表舉例說明了一些比較典型的FAG固定-游動支承軸承配置形式

  固定-游動支承例子

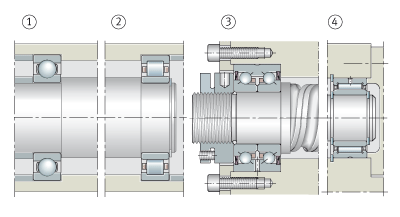

  1，固定端軸承：深溝球軸承；2，游動端軸承：NU系列圓柱滾子軸承

  3，固定端軸承：推力角接觸球軸承ZKLN系列；4，游動端軸承：NKIS系列滾針軸承

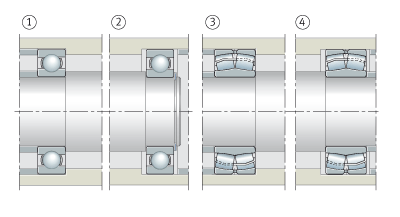

  1，固定端軸承：深溝球軸承；2，游動端軸承：深溝球軸承

  3，固定端軸承：調心滾子軸承；4，游動端軸承：調心滾子軸承

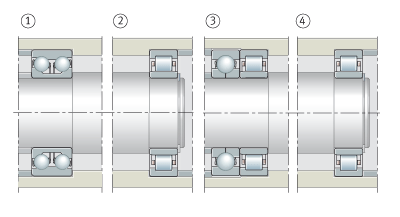

  1，固定端軸承： 雙列角接觸球軸承；2，游動端軸承：NU系列圓柱滾子軸承

  3，固定端軸承：4點接觸球軸承和圓柱滾子軸承；4，游動端軸承：NU系列圓柱滾子軸承

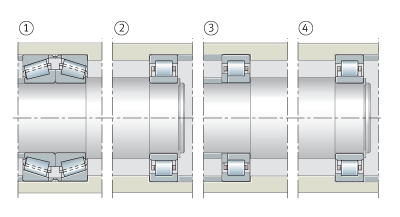

  1，固定端軸承：雙列圓錐滾子軸承；2，游動端軸承：NU系列圓柱滾子軸承

  3，固定端軸承：NUP系列圓柱滾子軸承；4，游動端軸承：NU系列圓柱滾子軸承

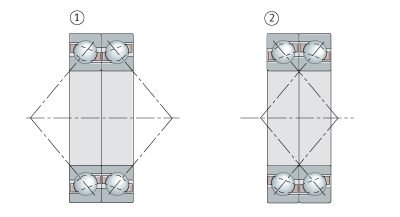

  1，O型布置；2，X型布置，通用結構角接觸球軸承作為固定軸承

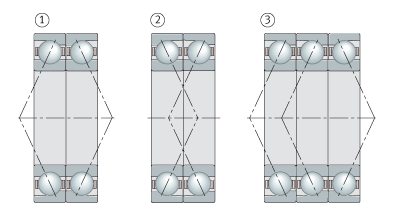

  通用結構FAG主軸軸承作為固定端軸承

  1，O型布置；2，X型布置；3，串聯-O型布置

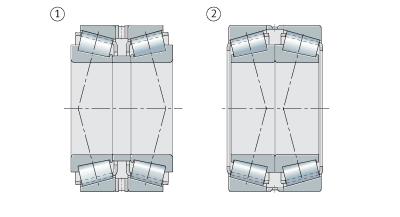

  圓錐滾子軸承作為固定端軸承

  1，O型布置；2，X型布置

  兩端可調節的固定支承

　　兩端可調節的固定支承一般由兩個對稱布置的FAG角接觸球軸承或圓錐滾子軸承組成。安裝時軸向調節軸承的一個套圈，直到獲得合適的游隙或所需要的預載荷。這類進口軸承特別適用于需要軸向固定要求高的場合，例如，帶螺旋齒的圓錐齒輪軸軸承的機床主軸軸承。原則上這類FAG進口軸承既可以選O型，也可以X選型配置。

　　O型配置FAG軸承的接觸點連線的延長線形成的圓錐頂點S（即載荷作用中心）在進口軸承組外側，而 X 型配置軸承的 S 點在軸承組內側。 O 型配置軸承的兩載荷作用中心之間的距離比型的大，由間隙產生的傾斜比 X 型的小。

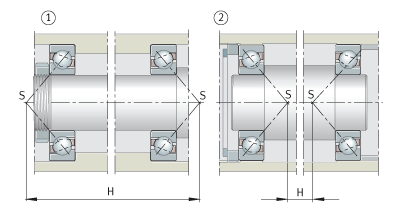

  1，O型布置的角接觸球軸承組成兩端可調節的固定支承

  2，X型配置的角接觸球軸承組成兩端可調節的固定支承

  熱膨脹的影響

　　設定軸向游隙時必須考慮熱膨脹。X型配置中從軸到軸承座的溫度梯度總是使軸承游隙減小（前提條件：軸和軸承座材料相同，軸承內圈和整根軸和溫度相同，外圈和整個軸承座的溫度相同）。相反，O型布置方式則有三種不同的情況。當滾動圓錐頂點R，即軸承外圈滾道延長線與軸承中心線的交合重合時，就能在上述前提條件下保證軸承游隙不受熱膨脹的影響。

　　當兩軸承距離較近，滾子圓錐頂點R互相交錯，軸承軸向游隙會隨熱膨脹的增加而減小。當兩軸承距離較大，滾子圓錐頂點R不相交，軸承軸向游隙會隨著熱膨脹的增加而增大。

　　兩端可調節的固定支承也可以通過彈簧進行預緊。這種彈性調節方法可以補償熱膨脹量，也可以用于停機時有振動的場合。

  兩端游動支承

　　在不需要軸向緊密定位的軸上選用兩端游動支承是一個很經濟的辦法。這種支承與兩端固定支承相似，但軸與軸承座之間的相對位移可達到軸向游隙（S）。S值由軸向定位精度要求按以下條件決定：即使在最不利的熱膨脹條件下，軸承也可避免軸向預載的有害作用。例如：深溝球軸承，調心球軸承和調心滾子軸承最適宜用作游動軸承。這些進口軸承的兩個套圈之一——通常是外圈——其配合允許有軸向移動。

　　NJ型圓柱滾子軸承作為游動軸承時，在軸承內部可進行長度補償，內圈和外圈可以采取緊配合。

 　圓錐滾子軸承和角接觸球軸承不適合用作游動軸承，因為它們必須進行調整，以保證運轉正常。

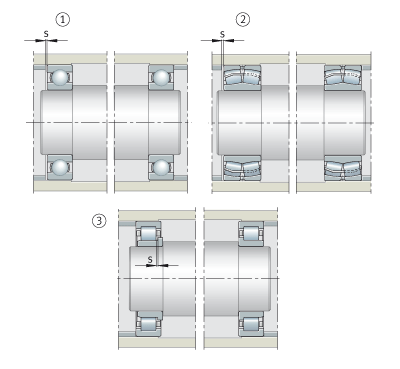

  1，兩個深溝球軸承

  2，兩個調心滾子軸承

  3，兩個NJ型圓柱滾子軸承

  S為軸向游隙
